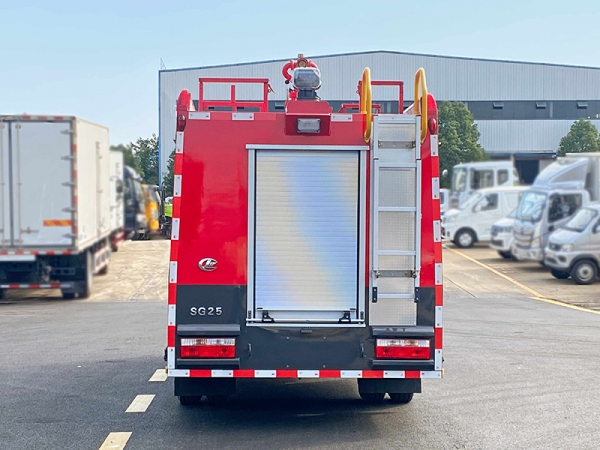

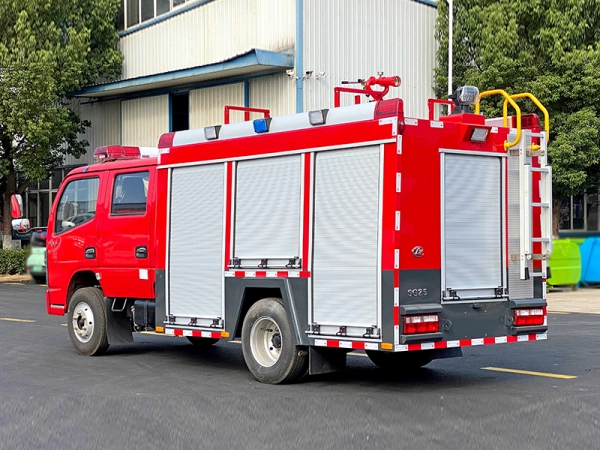

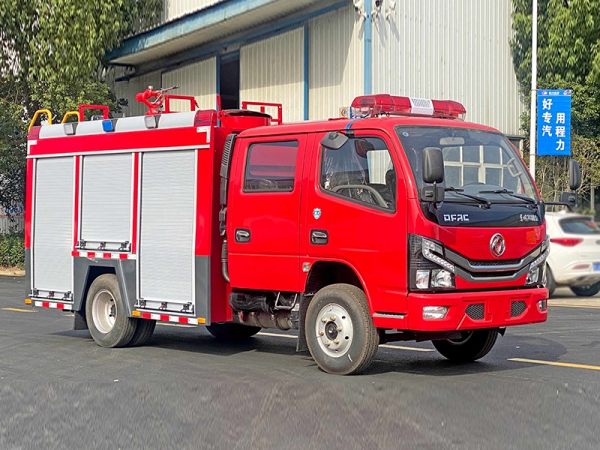

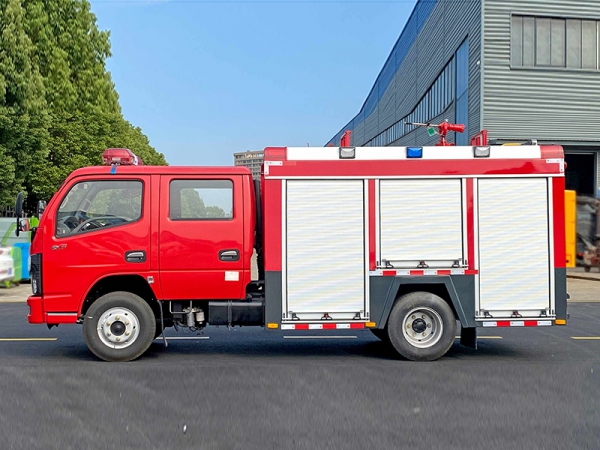

東風3308軸距2.5噸水罐消防車是由二類汽車底盤、罐體、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，載水 2.5 方，水罐體材質為優質碳鋼板，罐體內部做防腐處理。該車裝備 CB10/20 消防泵， PS/20消防炮。

一、  底  盤

型    號：東風汽車股份有限公司/EQ1075DJ3CDF

軸    距：3308mm

外形尺寸：6040*1980*2830

發 動 機：全柴115馬力

型     號：Q23-115E60

功 率：85（kw）

排放標準：國六

驅動型式：后輪驅動

二、  駕駛室

結構：平頭、四開門雙排駕駛室。

座位設置：2+3人

設    備：除原車設備外,加裝有取力器**開關、100W**報器、回轉**開關、電臺電源線樁頭。

三、   整車主要參數

消防泵：CB10/20消防泵

流    量： 常壓20L/s

壓    力： 常壓1.0MPa

真空泵形式：活塞式

安裝形式：后置式

接近角/離去角： 24°/ 12°

四、 容  罐

容    量：水：2500Kg

材    質： 水罐采用優質碳鋼板，罐體內部進行腐處理，水罐底板 4mm 碳鋼板      水罐側板及封板 3mm 碳鋼板，水罐頂板 3mm 碳鋼花紋板。

結    構： 框架焊接。內設防蕩板

設    備：1個人口蓋，帶有快速鎖緊及開啟裝置。

1個液位指示器。

1個排污口，帶不銹鋼球閥。

2個注水口（左右各一）

技術要求：符合 XF39《消防車消防要求和試驗方法 》的有關規定

五、 消防泵及管路系統

型   號： CB10/20 常壓消防泵

流   量： 20L/s

壓   力： 1.0Mpa

**吸深： 7m

引水時間： ≤35s

真空泵形式：活塞式

安裝形式：后置式

管路系統

罐體管路材質為優質無縫鋼管， 通過法蘭與各部件連接。

吸水管路：水泵設有Φ100mm進水口，可從天然水源吸水或從液罐吸水。

出水管路：兩側各1個出水口；通過罐到罐頂部有1個直徑≥89mm的水炮管路；

注水管路：2 個Φ65 管路（外注水） 位于泵房內左右兩側；

1 個 Φ65 罐注水管路， 可通過消防泵直接向罐內注水；

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。

六、  消防炮

型   號： PS8/20

流   量： 20L/s

射    程： ≥50m

壓    力： 0.8MPa

回轉角度： 水平 360°，俯仰-35°～70°

七、 取力器

型    式： 夾心式(全功率)

操    縱： 電磁閥**（電動操控）

冷卻方式： 強制可調式水冷

潤滑方式： 飛濺式油潤滑

八、 器材箱及泵

材   質： 骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。

結   構： 全鋼框架焊接結構，前器材箱左右側各 1 扇鋁合金卷簾門， 后泵房左右后

側各 1 扇鋁合金卷簾門，輕便可靠、噪聲小。

器材布置原則

v  所有器材放置確保戰斗展開時隊員不干涉；

v  按照使用頻率和器材重量及外形放置器材；

v  按照戰斗編成和器材使用邏輯關系放置器材；

v   按照人體行為科學放置器材。
